| 最大給礦粒度 | 0.15-2mm | 給礦量 | 10-60t/h | 給礦濃度 | 10-30% |
|---|---|---|---|---|---|
| 適用物料 | 錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳等。 | ||||
| 應用范圍 | 適用于建材、冶金、化工等行業。 | ||||
|
|||||

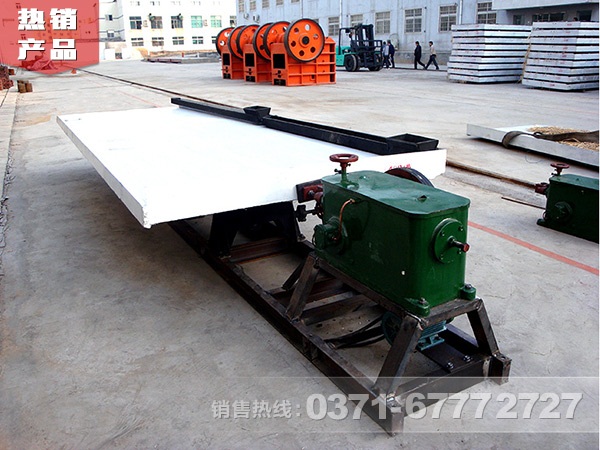

我公司生產的6-S型搖床是一種物理選礦設備，6S搖床又稱選礦搖床，簡稱搖床，主要用于選別金、銀、鉛鋅、鉭鋅、鉭鈮、錫等和貴重金屬礦石。
選礦搖床主要是由床面、機架和傳動機構三大部分組成，床面近似呈梯形或菱形，在橫面有1°～5°傾斜，在傾斜上方配置給礦槽和給水槽。床面上沿縱向布置有床條，床條的高度自傳動端向?qū)?cè)逐漸降低，并沿一條或兩條斜線尖滅。整個床面由機架支撐，機架上并裝有調坡裝置。在床縱長靠近給礦槽一端設置傳動裝置，由它帶動床面作往復不對稱運動。這種運動使床面前進接近末端時具有急回運動特性，即所謂差動運動。
6-S型搖床結合了國內選礦搖床和重力選礦技術，具有富集比高、選別效率好、操作簡單等優點，且一次得出最終精礦和最終尾礦。與傳統工藝相比具有不用藥劑、耗能低、便于管理等優點，選礦搖床具有較高的性能價格比。
搖床選礦過程是在具有來復條的的傾斜臺面上進行的，礦粒群從臺面上角的給礦槽送入，同 時由給水槽供給橫向沖洗水，在振動波的作用下，按比重和粒度分層，并沿臺面作縱向運動和 橫向運動，比重和粒度不同的礦粒沿著各自的運動方向呈梯形流下，分別從精礦端和尾礦側的不 同位置排除，最后被分為精礦、中礦和尾礦。
|
名稱
|
粗砂搖床
|
細砂搖床
|
礦泥搖床
|
|
|
床面尺寸
|
長度 （mm）
|
4450
|
4450
|
4450
|
|
傳動端寬 （mm）
|
1855
|
1855
|
1855
|
|
|
精礦端寬 （mm）
|
1546
|
1546
|
1546
|
|
|
最大給礦粒度 (mm)
|
2
|
0.5
|
0.15
|
|
|
給礦量 (t/d)
|
30-60
|
10-20
|
15-25
|
|
|
給礦濃度 (%)
|
25-30
|
20-25
|
15-25
|
|
|
行程 (mm)
|
16-22
|
11-16
|
8-16
|
|
| 頻率 |
45-48
|
48-53
|
50-57
|
|
|
床面清洗水量 (t/d)
|
80-150
|
30-60
|
10-17
|
|
|
床面橫向坡度 (Degree)
|
2.5-4.5
|
1.5-3.5
|
1-2
|
|
|
床面縱向坡度 (%)
|
1.4
|
0.92
|
----
|
|
|
床面尖滅角 (Degree)
|
32-42
|
40
|
42
|
|
|
選礦面積 (㎡)
|
7.6
|
7.6
|
7.6
|
|
|
床面長度比
|
2.6
|
2.6
|
2.6
|
|
| 床面端面形狀 | 矩形 | 鋸齒形 | 三角形 | |
|
電機功率 (kw)
|
1.1
|
1.1
|
1.1
|
|
| 傳動機構 | 偏心連桿機構 | |||
