| 進料粒度 | 0-3mm | 生產能力 | 10-280t/h | 圓筒轉速 | <14-<35r/min |
|---|---|---|---|---|---|
| 適用物料 | 干式磁選機適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的磁選，也用于煤、非金屬礦、建材等物料的除鐵作業 | ||||
| 應用范圍 | 廣泛用于資源回收、木材業、礦業、窯業、化學、食品等行業，也可應用于煤、非金屬礦、建材等物料的除鐵作業 | ||||
|
|||||

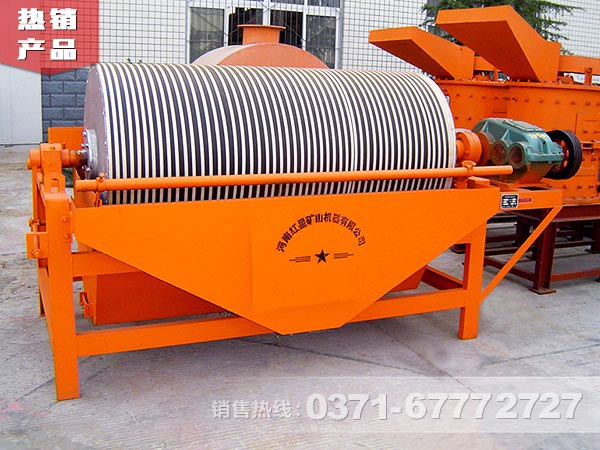

干式磁選機是針對干燥的磁性礦物進行分選的磁力選礦機械，相對于濕式磁選機分選礦物時要使用液體作為稀釋劑提高分選效率而言，干式磁選機則要求被分選的礦物干燥，顆粒之間可以自由移動、成獨立的自由狀態。
干式磁選機的主體部分是一個“山”字形的電磁鐵與可旋轉的懸吊感應圓盤組成，圓盤好象一個翻扣的帶尖齒的碟子，其直徑比給礦皮帶的寬度約大二分之一，圓盤采用蝸桿蝸輪減速傳動 ，通過手輪可調節圓盤與電磁鐵間的極距（調節范圍0—20）毫米。
1、干式磁選機的磁系，采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100～600mT。
2、根據用戶需要，可提供順流、半逆流、逆流型等多種不同強度的磁選，具有結構簡單、處理量大、操作方便、易于維護等優點。
3、干式磁選機非常適用于干旱缺水地區，節省水資源，降低選礦成本，為超貧磁鐵礦開采和利用開辟了一條新途徑。
4、干式磁選機筒表面磁場強度深、磁系包角大、磁場強度穩定、傳動系統穩定可靠、可顯著提高礦石入磨品位。
5、干式磁選機堵塞現象少，采用轉環立式旋轉的方式，沖洗精礦的方向與給礦方向相反，設備可防止了磁介質的堵塞。
經過篩分后的原礦砂經分料器從磁選機的上部，由進料斗加入，在流到滾筒上方時呈松散狀態落下，含鐵的磁性物料受重力和磁力的合力作用，快速落到滾筒上，并吸附在筒體表面。不含鐵的非磁性物料在重力的作用下落在磁性物料的外面。這些物料隨著筒體的旋轉，非磁性物料在重力作用下脫離筒體下落，在溜槽排出。含鐵的磁性物料吸附在筒體表面繼續旋轉，直到?jīng)]有磁力的位置 才靠自重落下，由皮帶輸送機排出。最終由混合物料分成含鐵物和不含鐵物料兩種產品。
| 型號 |
筒徑 （mm） |
筒長 （mm） |
圓筒轉速 （r/min） |
給料粒度 （mm） |
處理量 （t/h） |
功率 （kw） |
| CTB6012 | 600 | 1200 | <35 | 2-0 | 10-20 | 1.5 |
| CTB6018 | 600 | 1800 | <35 | 2-0 | 15-30 | 2.2 |
| CTB7518 | 750 | 1800 | <35 | 2-0 | 20-45 | 2.2 |
| CTB9018 | 900 | 1800 | <35 | 3-0 | 40-60 | 3 |
| CTB9021 | 900 | 2100 | <35 | 3-0 | 45-60 | 3 |
| CTB9024 | 900 | 2400 | <28 | 3-0 | 45-70 | 4 |
| CTB1018 | 1050 | 1800 | <20 | 3-0 | 50-75 | 5.5 |
| CTB1021 | 1050 | 2100 | <20 | 3-0 | 50-100 | 5.5 |
| CTB1024 | 1050 | 2400 | <20 | 3-0 | 60-120 | 5.5 |
| CTB1218 | 1200 | 1800 | <18 | 3-0 | 80-140 | 5.5 |
| CTB1224 | 1200 | 2400 | <18 | 3-0 | 85-180 | 7.5 |
| CTB1230 | 1200 | 3000 | <18 | 3-0 | 100-180 | 7.5 |
| CTB1530 | 1500 | 3000 | <14 | 3-0 | 170-280 | 11 |
