| 進料粒度 | 0-3mm | 生產能力 | 10-280t/h | 圓筒轉速 | <14- <35r/min |
|---|---|---|---|---|---|
| 適用物料 | 適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選 | ||||
| 應用范圍 | 應用于選別強磁性礦物，常用于煤、非金屬礦、建材等物料的除鐵作業，是產業界使用最廣泛、通用性高的機種之一 | ||||
|
|||||

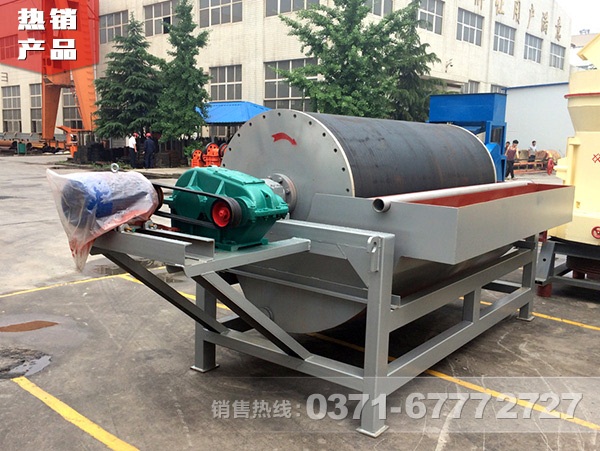

濕式永磁筒式磁選機簡稱濕式磁選機，又稱永磁筒式磁選機，該設備是結合磁選機生產中使用情況，總結以往生產經驗而開發出來的新一代磁選設備。此濕式磁選機是專為細粒弱磁性礦分選難題而設計的，采用弱磁磁筒除鐵，強磁磁輥分選之方式實現礦選，也用于煤、非金屬礦、建材等物料的除鐵作業，是選礦廠普遍使用的一種磁選機。
按照槽體的結構型式不同，濕式永磁筒式磁選機（濕式磁選機）可分為順流式、逆流式、半逆流式三種。三種不同槽體型式的磁選機入選粒度如下：順流槽體≤6mm，逆流槽體≤1.5mm，半逆流槽體≤0.5mm。其中順流式濕式磁選機處理能力大，適宜于處理較粗粒度的強磁性物料的粗選和精選，亦可多臺串連工作。順流式磁選機當給礦量大時，磁性礦粒容易損失于尾礦，因此要加強操作管理，控制較低的礦漿水平。
濕式永磁筒式磁選機（濕式磁選機）主要由永磁圓筒、脫水槽、機架、傳動裝置、給礦槽、精礦槽、尾礦槽、磁系調整裝置等組成，給礦槽下方設有緩沖臺，尾礦口設置在脫水槽的最低點與精礦口之間的位置，其優點是利于選別粒度0-8毫米強磁性礦物的粗選和精選，但是選別粒度粗，回收率高，磁系角度可達到140度-170度，選別區域長。
另一方面，由于在濕式永磁筒式磁選機（濕式磁選機）給礦槽下方設有緩沖臺，尾礦口設置在脫水槽的最低點與精礦口之間的位置，使得尾礦不能從進礦口直接流至尾礦槽，而需要永磁圓筒在磁場的作用下吸引磁性物質形成的磁性礦物帶推動尾礦進入尾礦槽，這樣使礦物與永磁圓筒充分接觸，并且選區加長，從而提高回收率。
1、濕式永磁筒式磁選機（濕式磁選機）的磁系，采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100～600mT。
2、選礦工藝將將礦石細碎至5mm或3mm以下，然后用濕式磁選機進行濕式磁選拋尾，該工藝對于節能降耗﹑有效利用極貧鐵礦石和提高最終鐵精礦質量具有特別重要的意義。
3、在高梯度磁選機的整套設備中，在脈動流體力的作用下，產品質量提高40%以上。
4、設備運轉平穩、工作可靠，對物料的給礦料度、濃度和品位波動適應性強，增加設備的使用率。
礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區。在磁場的作用，磁性礦粒發生磁聚而形成“磁團”或“磁鏈”，“磁團”或“磁鏈”在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團”或“磁鏈”在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來，最終被吸在圓筒表面的“磁團”或“磁蓮”即是精礦。精礦隨圓筒轉到磁系邊緣磁力最弱處，在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中，如果是全磁磁輥，卸礦是用刷輥進行的。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦。?
| 型號 |
筒徑 （mm） |
筒長 （mm） |
圓筒轉速 （r/min） |
給料粒度 （mm） |
處理量 （t/h） |
功率 （kw） |
| CTB6012 | 600 | 1200 | <35 | 2-0 | 10-20 | 1.5 |
| CTB6018 | 600 | 1800 | <35 | 2-0 | 15-30 | 2.2 |
| CTB7518 | 750 | 1800 | <35 | 2-0 | 20-45 | 2.2 |
| CTB9018 | 900 | 1800 | <35 | 3-0 | 40-60 | 3 |
| CTB9021 | 900 | 2100 | <35 | 3-0 | 45-60 | 3 |
| CTB9024 | 900 | 2400 | <28 | 3-0 | 45-70 | 4 |
| CTB1018 | 1050 | 1800 | <20 | 3-0 | 50-75 | 5.5 |
| CTB1021 | 1050 | 2100 | <20 | 3-0 | 50-100 | 5.5 |
| CTB1024 | 1050 | 2400 | <20 | 3-0 | 60-120 | 5.5 |
| CTB1218 | 1200 | 1800 | <18 | 3-0 | 80-140 | 5.5 |
| CTB1224 | 1200 | 2400 | <18 | 3-0 | 85-180 | 7.5 |
| CTB1230 | 1200 | 3000 | <18 | 3-0 | 100-180 | 7.5 |
| CTB1530 | 1500 | 3000 | <14 | 3-0 | 170-280 | 11 |
