| 有效容積 | 1-38m³ | 生產能力 | 0.2-38m³/min | 功率 | 5.5-35kw |
|---|---|---|---|---|---|
| 適用物料 | 主要用于選別銅、鋅、鉛、鎳、金等有色金屬 | ||||
| 應用范圍 | 主要用于選別銅、鋅、鉛、鎳、金等有色金屬，也可以用于黑色金屬和非金屬的粗選和精選 | ||||
 |
|||||

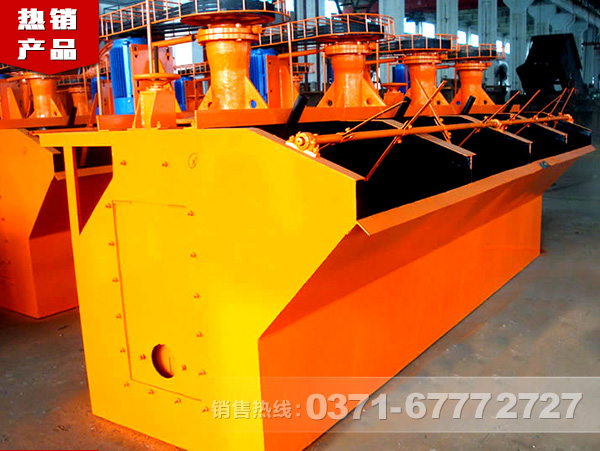

我公司生產的攪拌式浮選機性能穩定，利用葉輪-定子系統作為攪拌器實現充氣和攪拌，在葉輪腔中還裝置了多孔圓筒形空氣分配器 ，使空氣能預先均勻地分散在葉輪葉片的大部分區域，提供了較大的礦漿－空氣接角界面。對難選和復雜礦石或希望得到高品位精礦時，可保證得到較好的穩定指標，滿足用戶的各種需求。
1、承漿槽：它有進漿口，以及調節礦漿面的閘門裝置，它主要由用鋼板焊成的槽體和鋼板與圓鋼焊成的閘門組成。
2、攪拌裝置：它用于攪拌礦漿，防止礦砂在槽體沉淀，它主要由皮帶輪、葉輪、垂直軸等組成，葉輪是由耐磨橡膠制成的。
3、充氣裝置：它由導管進氣管組成，當葉輪旋轉時，葉輪腔中產生負壓，將空氣通過中空的泵管吸入，并彌散在礦漿中形成氣泡群，這種帶有大量氣泡的礦漿由葉輪的旋轉力而被很快的拋向定子，進一步使礦漿中的氣泡細化，及消除浮選槽中礦漿流的旋轉運動，造成大量垂直上升的微泡，為浮選過程提供必要的條件。
4、排除礦化氣泡裝置：它是將浮在槽面上的泡沫刮出，主要由電機帶動減速器、減速器帶動刮板組成。
1、攪拌力強，可保證密度、粒度較大的礦粒懸浮，并可促進難溶藥劑的分散。
2、充氣量大，便于調節、液面穩定、分選指標好，對提高產量和調整工藝有利。
在機械攪拌式浮選機時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上推出，由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出,進入泡沫槽.還有一部分礦漿向葉輪下部流去,再經葉輪攪拌,重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到最終成為尾礦。
| 型號 | XCF-1 | XCF-2 | XCF-3 | XCF-4 | XCF-8 | XCF-16 | XCF-24 | XCF-38 | |
| 槽體尺寸 | 長 | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| 寬 | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| 高 | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| 單效重量 | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| 有效容積（m3） | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| 生產能力(按礦漿體積計算)(m3/min) | 0.2—1 | 0.4—2 | 0.6—3 | 1.2—4 | 3—8 | 4—16 | 4—24 | 10—38 | |
| 主軸電動機 | 型號 | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| 功率 | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| 葉輪 | |||||||||
| 轉速(r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 | |
| 直徑 | 400 | 460 | 540 | 620 | 720 | 860 | 950 | — | |
| 高度 | 155 | 175 | 207 | 247 | 321 | 349 | — | — | |
| 轉速(r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | — | |
| 圓周速度(m/s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
| 刮板電動機 | 型號 | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| 功率 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 轉速(r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| 刮板 | 轉速(r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| 直徑 | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| 鼓風機風壓 | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| 最大充氣量(m3/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
